瑞景环保锅炉布袋除尘器的安装使用

瑞景,环保,锅炉,布袋,除尘器,的,安装,使用,本,

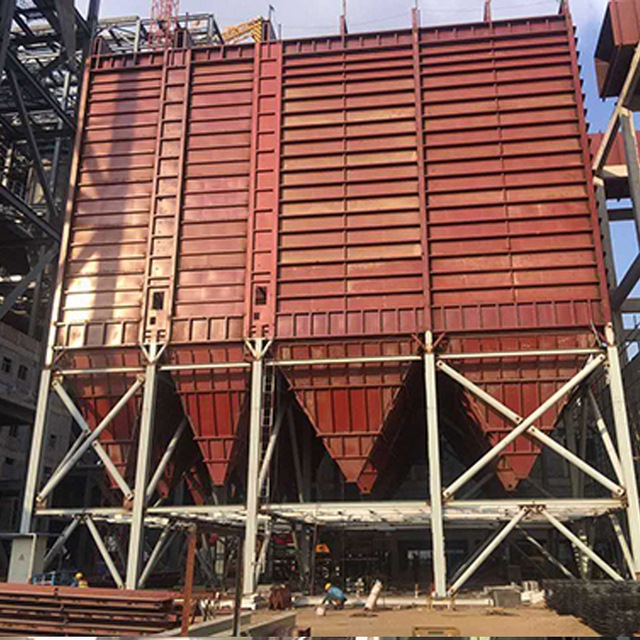

  本公司制作的40吨配套的布袋锅炉除尘器为LCMD3000长袋离线脉冲布袋除尘器。本除尘器的结构形式及设计规格参数如下:

  一、40吨锅炉布袋除尘器的结构形式质量标准

  1、40吨锅炉布袋除尘器钢结构

  1.1锅炉除尘器零米以上建筑均采用钢结构,钢结构件符合有关的钢结构 设计规范;钢结构的设计简化现场安装步骤,尽量减少现场焊接工序。

  1.2就除尘器的钢结构而言支承结构是自撑式的,任何水平荷载都不转移到别的结构上。

  2、40吨锅炉布袋除尘器材质

  2.1除尘器采用型钢、钢板结构,材质为Q235A(交货时提供钢板材料质量证明书)。箱体所用的型钢、钢板进厂后应首先喷砂、除锈,以备制作除尘器用。

  2.2除尘器本体壁板厚小于5mm、灰斗板厚不小于6mm,盖板和筋板厚度不小于6mm,进出风管壁厚不小于8mm,配对法兰厚度不小于10mm。易磨损、易腐蚀部位如风管弯头等处采用磨损、耐磨蚀的锰钢等材料。

  3、40吨锅炉布袋除尘器本体和灰斗

  3.1除尘器顶部设备防雨棚(防雨棚采用钢结构加δ=1.0mm彩色钢板制作)。除尘器设有脉冲阀防雨箱、排水设施、检修扶梯平台,灰斗和卸灰阀门的 连接法兰上设计有突出部分,避免了水雨的下珩损坏密封材料。

  3.2锅炉除尘器各项设施的设计采用人性化理念,保护除尘器顶部装置、方便人员检修、使用和管理。

  3.3除尘器检修门采用剪冲密封结构,重量、大小适合人工开启。 所有孔、门制作及装配结束后,进行密封试验,确保无变形、无泄露。

  3.4除尘器的灰斗能承受长期的温度、湿度变化和振动,并考虑防腐性能。

  3.5除尘器灰斗设检修门,所有检修门、人孔采用快开式,开启灵活,密封严密。

  3.6为避免烟气短路带灰,灰斗斜侧壁与水平方向的交角不小于65o,以保证灰的自由流动。

  3.7灰斗配置电加热装置,避免灰板结。

  3.8每一灰斗能承受附加荷载1200kg并按最大含尘量满足8h满负荷运行所需储存量设计容量。

  3.9在每个灰斗出口附近设计安装捅灰孔;灰斗及排灰口的设计保证能自由流动并排出灰斗;灰斗出灰口处设有清堵空气炮,避免了灰尘搭桥,影响排灰。

  3.10我们为设备和仪表等配置了必要的扶梯和平台,满足运行、维护、检修的需要。扶梯倾角一般为45o,特殊条件下不大于60o,步道和平台的宽度大于700mm,平台与步道之间的净高尺寸大于2m,扶梯栏杆高度不小于1.2m,安全护板不低于100mm,平台与步道采用刚性良好的防滑格栅平台和防滑格栅板,必要的 部位采用花纹钢板。平台荷载不小于4kN/m2,步道荷载不小于2 kN/m2。

  4、锅炉除尘器保温和外饰

  4.1钢结构先涂防锈底漆,采用耐风化、防腐的有限油漆(二底二面),最后一道面漆在现场施工完工后再刷,漆颜色由贵方确认。

  4.2除尘器本体设计制作时兼顾保温的施工,保温钉、保温外包板(彩钢板)固定用槽钢、角钢设备的密度合理;通气道、旁通管、灰斗与下箱体连接部位的包角制作规范;保温材料选取质量保证较好的产品,保温层度根据要求设计;保温外包板与保温层留有空气隔热层;必要的防雨设施防止保温被浸湿。

  4.3除尘器的保温设计能满足除尘器内部不出现结露的要求。除尘器的保温选用符合国家标准的材料,按国家的相关标准和工艺要求进行保温,并提供相应的材质质量证明文件; 除尘器的外装饰采用彩钢板,所有易被踩踏的保温具有良好的防护措施。外装饰平整、光滑、美观。

  二、40吨锅炉布袋除尘器技术参数

  1、型号规格: LCMD3000

  2、处理烟气量: 120000m3/h

  3、进口粉尘浓度: ≤20g/Nm3

  4、出口粉尘浓度: ≤30mg/Nm3

  5、本体阻力: ≤1500Pa

  6、本体漏风率: ≤2%

  7、总过滤面积: 3000m2

  8、脉冲阀规格: 3″淹没式

  9、脉冲阀数量: 72只

  10、过滤风速: 0.67-0.8m/min

  11、工作温度≤ 185℃

  12、滤料材质: PPS覆膜

  13、过滤室布置形式 双列布置

  14、袋室数量: 6个

  15、滤袋数量: 1008条

  16、滤袋规格 φ160×6000mm

  17、袋笼规格 φ153×5970 mm

  18、袋笼数量 1008只

  19、清灰用压缩空气压力 0.2-0.5MPa

  20、压缩空气消耗量 2.8m3/min

  本锅炉除尘器排放浓度≤30mg/Nm3,滤袋正常使用下两年没有问题。
