JBC型单机袋式收尘器
JBC单机袋式除尘器设计合理,结构紧凑,具有占地面积小、风量大、使用方便等优点。本袋除尘器是我公司专门为水泥厂的上、下、带式输送机及局部除尘而设计制造的袋式除尘器。粉
JBC单机袋式除尘器设计合理,结构紧凑,具有占地面积小、风量大、使用方便等优点。本袋除尘器是我公司专门为水泥厂的上、下、带式输送机及局部除尘而设计制造的袋式除尘器。粉尘可由袋式除尘器排出,直接排入机舱,落在皮带上。粉尘气体从下部进入单机除尘器,经除尘袋过滤,净化后的空气经风机排出,达到除尘效果。经过一段时间的使用,布袋上的灰尘逐渐增加,增加了除尘袋的阻力。此时,除尘工作正在进行。完成后,袋式除尘器将继续工作。
JBC单机袋式除尘器由箱体、风机、控制装置、扁平滤袋等组成。该系列除尘器具有结构简单紧凑、体积小、维护方便、振动小、噪音低、效率高、布局方便等特点。b型扁袋除尘器可直接安装在起尘点(如带式输送机的导槽、工位、筒仓等)上,无需连接风管,消除了扁袋除尘器斗等部位的下尘。
JBC单机袋式除尘器广泛应用于建材、陶瓷、化工、冶金、矿山、煤炭、电力、机械、轻工等行业的环境除尘和工艺除尘。
JBC单机袋式除尘器的工作原理:
JBC单机袋式除尘器将箱体下端或直接排出的含尘空气送入粉尘过滤袋进行过滤,粉尘被阻挡在粉尘过滤袋外表面。清洁空气由风机出口经除尘袋排出。袋式单机除尘器工作一段时间后,除尘器袋(表面)上的粉尘增加,阻力增大。当压力表测得的电阻大于或等于0.8Kpa时,将粉尘清理干净,恢复除尘袋的低电阻。除尘器将继续除尘工作。
JBC单机袋式除尘器的分类:
JBC型单袋除尘器分为A型和B型,A型带灰斗和卸灰装置,B型不带卸灰装置,灰斗既是卸灰装置又是真空吸尘器。A型和B型按安装方式分为I型和II型。型为设置在集尘箱上方的风机,型为设置在集尘箱侧面的风机。
JBC单机袋式除尘器结构及性能参数:
本装置可根据用户的实际需要专门设计制造。

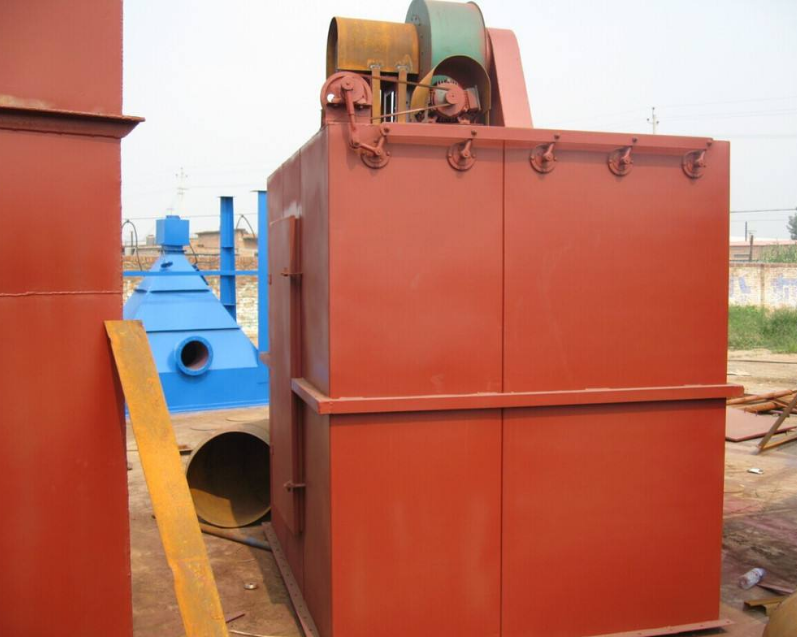

风机、箱体、灰斗三个部件构成了除尘器的基本结构,各部件紧凑地安装在一个历史机架上。制度的特点:
风机部件噪音低,维护方便。它们被地震隔离设施取代,并采用通风标准。
过滤材料选用729滤袋和针毡滤袋,过滤效果好,使用寿命长。
除尘机构采用电机驱动的联动机构,使滤袋振动,清除滤袋内表面。控制装置分为手动控制和自动控制两种。清洗时间的长短由用户自己调整。
灰斗采用吸料斗式和灰斗式两种结构,除尘非常方便。
这个系列有六种规格,分为A, B, C和三种类型。A型有灰斗,B型有抽屉,C型没有灰斗也没有抽屉。下法兰可根据用户要求直接连接。粉尘通过仓顶、筒仓、皮带运输等除尘设备收集,粉尘直接回收。
JBC单机袋式除尘器定期检查和维护。如发现袋破或袋滑,应及时更换滤袋。一般更换滤袋时间为1年,清洗机构时间为6个月。
性 能 | 规 格 型 号 | |||||||
JBC18 | JBC20 | JBC26 | JBC32 | JBC45 | JBC65 | JBC90 | ||
过滤面积/m2 | 18 | 20 | 26 | 32 | 45 | 65 | 90 | |
过滤风速m/min | 1.5-2 | |||||||
处理风量/m3/h | 1620~ 2100 | 1800~ 2400 | 2340~ 3120 | 1800~ 3840 | 4050~ 5480 | 5850~ 7840 | 8100~ 10800 | |
设备阻力/kpa | 1-1.2 | |||||||
除尘效率/% | 99 | |||||||
通风机 | 型号 | 4-72-11 | ||||||
风量 | 1975-3640 | 1975-3640 | 2930-5408 | 2930-5408 | 4020-7420 | 5730-10580 | 7950-14200 | |
风压 | 1245-784 | 1245-784 | 1617-1068 | 1617-1068 | 1999-1313 | 2528-1666 | 3175-2195 | |
转速 | 2900 | |||||||
电机型号 | Y90-2 | Y90-2 | Y100-2 | Y100-2 | Y132-2 | Y132-2 | Y132-2 | |
功率 | 2.2 | 2.2 | 3 | 3 | 5.5 | 7.5 | 7.5 | |
振打器 | 性能 | 振打振幅4.5mm,离心距2.25mm,转速 | ||||||
电机型号 | Y90S-6 | |||||||
功率 | 0.75 | 1.1 | ||||||
卸料器 | 卸灰口 | 200×200 | ||||||
转速 | 31 | |||||||
功率 | 0.6 | |||||||
使用温度 | <120℃ |
